Rigging adalah suatu metoda untuk menangani material beban besar dengan menggunakan tali, baik tali dari serat sintetik ataupun tali serat baja atau sling.
adapun jenis-jenis peralatan rigging antara lain :
1. SHACKLE
Shackle adalah alat bantu pengait antara mata Sling dengan pengait Obyek tertentu dan terbuat dari bahan steel, Shackle berfungsi untuk menghubungkan Sling dengan pengait obyek sehingga apabila pengait Obyek berbentuk lingkaran maka untuk menghubungkan sling harus menggunakan Shackle.
Keuntungan lain dari penggunaan Shackle adalah kita bisa menggunakan 1 sling untuk beberapa obyek yang akan diangkat atau dipindahkan sebab shackle sangat mudah dibuka dan dipasang kembali, namun demikian beberapa perusahaan akan menerapkan 1 unit mesin dengan 1 unit sling jadi sling tidak bisa dipindah-pindah.
Beberapa jenis shackle antara lain

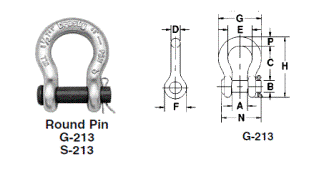

Shackle G-213 & S-213, berbentuk Ladam kuda dengan PIN menggunakan safety, capasitas biasanya tersedia dari 1/2 tons sampai dengan 35 tons.

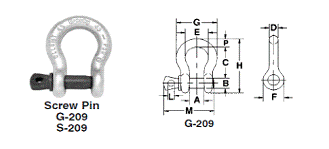

Shackle G-209 & S-209, berbentuk ladam kuda dan PIN sama seperti g-213 hanya dia menggunakan Screw, capasitas biasanya tersedia dari 1/3 tons sampai dengan 55 tons.

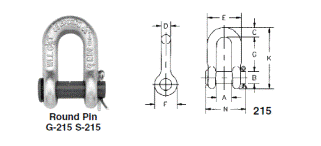

Shackle G-215 & S-215, hampir sama dengan G-213 namun body berbentuk huruf U, capasitas biasanya tersedia dari 1/2 tons sampai dengan 35 tons.

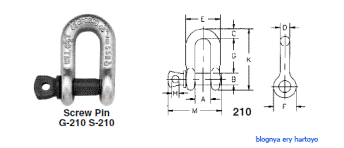

Shackle G-210 & S-210, hampir sama dengan G-209 namun body berbentuk huruf U, capasitas biasanya tersedia dari 1/3 tons sampai dengan 55 ton.

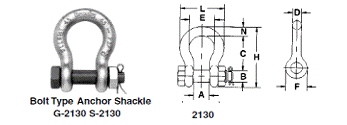

Shackle G-2130 & S-2130, berbentuk ladam kuda dan PIN menggunakan Bolt Type lengkap dengan safety, capasitas biasanya tersedia dari 1/3 tons sampai dengan 150 ton.

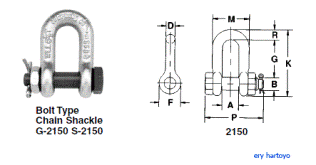

Shackle G-2150 & S-2150, sama dengan G-2130 namun berbentuk huruf U, capasitas biasanya tersedia dari 1/2 tons sampai dengan 85 ton.

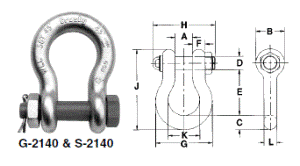

Shackle G-2140 & S-2140, berbentuk ladam kuda. capasitas biasanya tersedia dari 30 tons sampai dengan 600 ton.

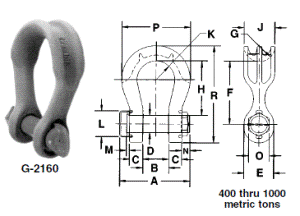

Shackle G-2160 tersedia dari 30 tons sampai dengan 1250 ton.
2. WIRE ROPE CLIP/CLAMP
Sebuah wire ropw clamp,atau bisa juga disebut wire rope clip, digunakan untuk memperbaiki / merapikan ujung bebas dari loop yang kembali ke tali kawat. Tiga atau lebih klem biasanya digunakan untuk mengakhiri tali kawat. Dan sebanyak delapan clamp mungkin diperlukan untuk (50,8 mm) diameter tali baja.
jenis2 wire rope clamp :
a. G450 Forged Wire Rope Clip
b. SS450 Stainless Steel Wire Rope Clip
c. G429 Fist Clips
3. WIRE ROPE THIMBLE
Ketika tali kawat diakhiri dengan lingkaran (loop), ada risiko bahwa hal itu akan tertekuk terlalu ketat, terutama ketika loop terhubung ke perangkat yang penyebaran bebannya di wilayah tersebut relatif kecil.
Thimble dapat diinstal kedalam lingkaran (loop) untuk menjaga bentuk alami dari loop, dan melindungi tali kawat baja dari terjepit dan abrasi/keausan di area dalam lingkaran (loop).
4. Turnbuckle
Turnbuckle adalah peralatan yang digunakan untuk menyesuaikan ketegangan atau panjang wire rope. Biasanya terdiri dari dua ulir , dengan dua tempat pengait yg saling bertolak belakang namun satu sumbu. Ujung-ujung pengait dapat disesuaikan dengan memutar nya, sehingga dapat diputar masuk atau keluar secara bersamaan.
Jenis-jenis Turnbuckle :
a. Hook & Hook
hook & hook
b. hook & eye
hook & eye
c. eye & eye
eye & eye
d. jaw & eye
jaw & eye
e. jaw & jaw
jaw & jaw
f. stub & stub
stub
5. Hammerlock / Connecting Link
Berfungsi untuk menyambung mata rantai ke alat lain seperti segel, ring atau hook.
6. Hook
hook adalah alat untuk meraih dan mengangkat beban dengan cara di kaitkan . Sebuah hook angkat biasanya dilengkapi dengan kait pengaman untuk mencegah pelepasan dari kaitan tali kawat sling dari beban yang terpasang.
double hook
7. Eye Bolt, Pad Eye and Eye Nuts
Berfungsi sebagai tempat menyambung barang yang akan diangkat dengan sling.
jenis2 eye bolt
Pad eye
eye nut
8. Swivel
Swivel adalah sebuat alat yang memiliki bentuk seperti dua buah cincin yang terhubung bersama, namun kedua cincin ini dapat berputar secara bebas secara bersama. swivel digunakan ssebagai alat untuk menyeimbangkan beban saat berputar, juga fungsinya supaya sling yang digunakan tidak kusut.
jenis-jenis swivel
chain swivel
reguler swivel
jaw end swivel
eye & eye swivel
jaw and eye swivel
Swivel hook
9. Loadbinder
berfungsi untuk mengencangkan rantai atau wire rope pada aplikasi mengikat (lashing).
jenis2 load binder :
jenis-jenis load binder
http://www.youtube.com/watch?v=MdA_inCwoNQ
video cara menggunakan load binder
semoga bermanfaat.
